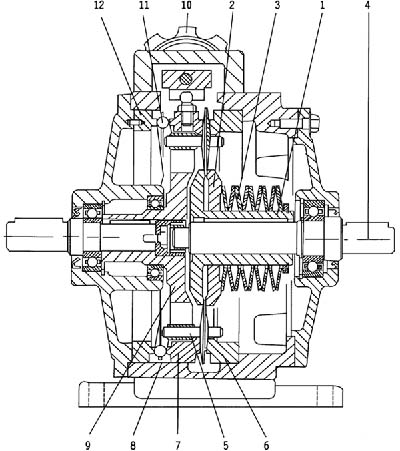

MB無級變速機內部結構圖:
.jpg)
MB系列
無級變速機主要由壓緊的主動裝置、摩擦傳動機構、調速控制機構組成。
MB系列無級變速器帶錐度的主動輪:
(1)和壓盤
(2)被一組碟形彈簧
(3)壓緊,輸入軸
(4)與主動輪用鍵聯接,而組成壓緊的主動裝置。
(5)內側夾在壓緊的主動輪和壓盤之間,外側夾在帶錐度的固定環
(6)和調速凸輪
(7)之間,而組成摩擦副;當壓緊的主動裝置運轉時,摩擦輪就做純滾動,由于固定環和調速凸輪不動,因此,摩擦輪在自轉的同時作公轉運轉,通過行星摩擦輪的中心軸及滑塊軸承
(8)而帶動行星架
(9)轉動。
(10)帶動調速凸輪改變角向位置的同時,調速凸輪的端面曲線經平面彈子夾
(11)和固定凸輪
(12)的端面曲線作用,使調速凸輪產生軸向移動,從而均勻改變調速凸輪和固定環之間的間隔,使錐度行星摩擦輪產生徑向移動。最后均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑,實現穩定的無級變速.
